TD斗式提升机

浏览次数:发布日期:21/02/01

TD斗式提升机

TD斗式提升机产品概述:

    TD斗式提升机因其牵引方式为皮带传动又称皮带斗式提升机,适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度高40m。TD型按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式,较新型。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。TD斗式提升机的牵引构件-胶带的结构比较简单,但不适宜输送磨琢性大的物料,普通胶带物料温度不超过60°C,夹钢绳胶带允许物料温度达80°C,耐热胶带允许物料温度达120°C。

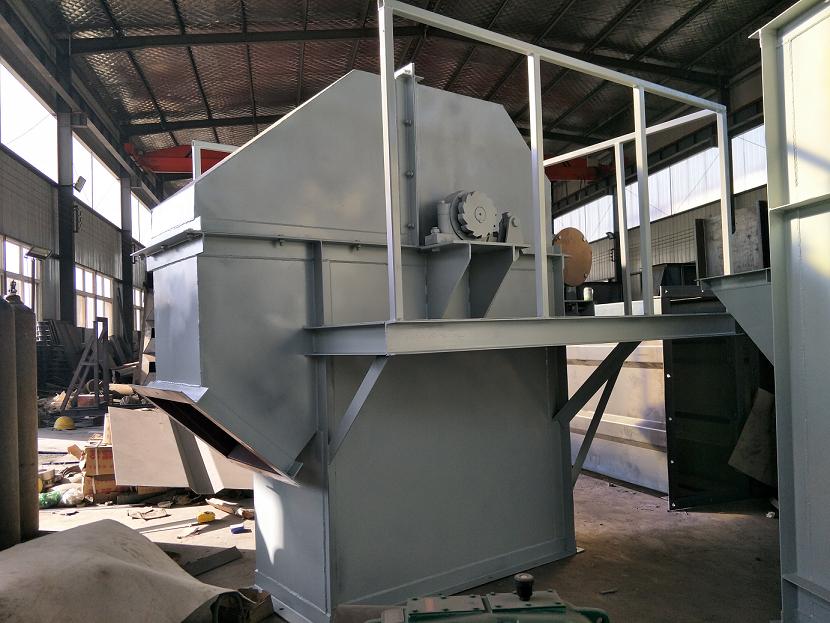

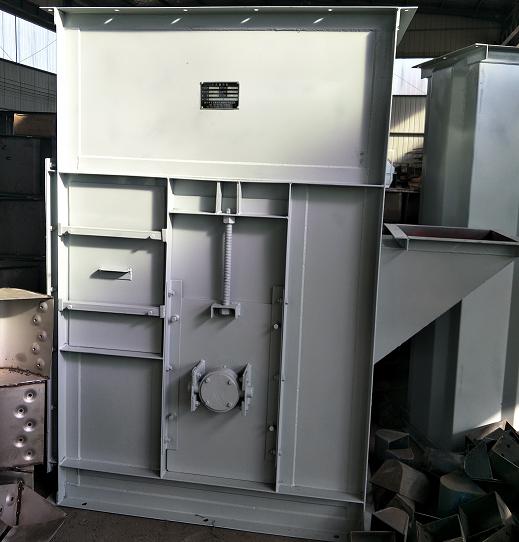

TD斗式提升机机尾
TD斗式提升机主要特点:
1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时无回料和挖料现象,因此无效功率少。
2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

TD斗式提升机基本结构:

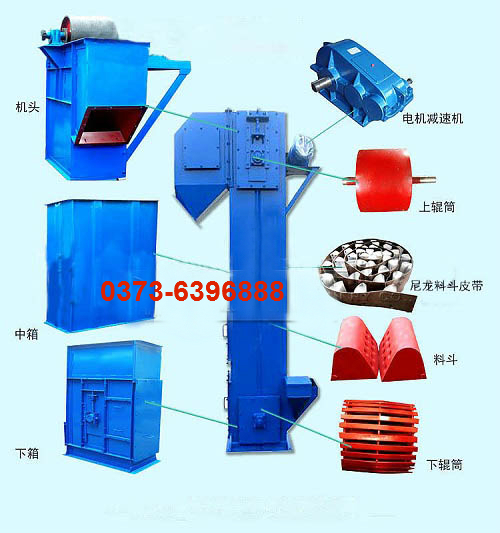

TD斗式提升机结构

    TD斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
    TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。
皮带斗式提升机图片
TD斗式提升机的工作原理:
    TD斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。
    TD斗式提升机由运转局部(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中心机壳,驱动安装,逆止制动安装等构成,合用于向上保送松懈密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。
    TD斗式提升机构造方式:传动安装TD斗提升机的传动安装有两种方式辨别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使构造紧凑、分量轻,并且其内部带有异型辊逆止器,逆止牢靠。该减速器噪音低,运转平稳,并随主轴浮动,可消弭装置应力。

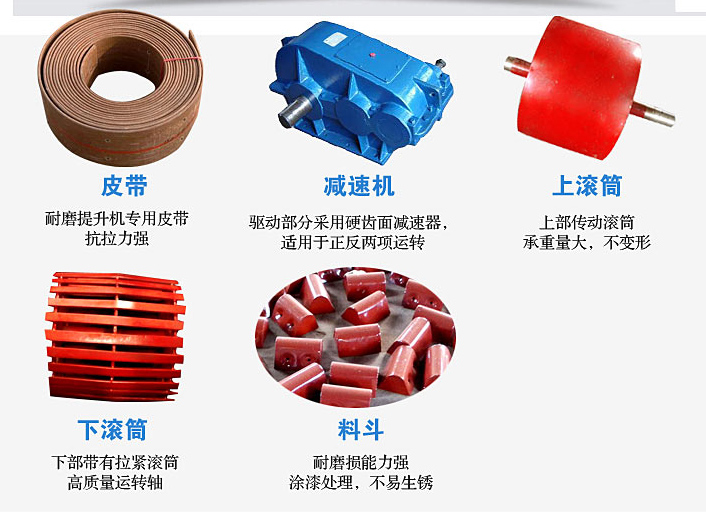

皮带斗式提升机配件图
TD-D型斗式提升机补充材料(供用户参考):
TD斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同。
斗式提升机可分为:离心式卸料、重力式卸料和混合式卸料等三种形式:
离心式卸料的斗速较快,适用于输送粉状、粒状、小块状等磨琢性小的物料;
重力式卸料的斗速较慢,适用于输送块状的,比重较大的,磨琢性大的物料,如石灰石、熟料等。

混合式卸料适用于输送潮湿的、流动性差的粉状和粒状物料,速度为0.6-1.6米/秒。


TD斗式提升机技术参数表:

型号 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
输送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽(mm) 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距(mm) 280 350 360 450 400 500 480 560
带宽(mm) 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大块(mm) 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
输送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽(mm) 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距(mm) 500 625 710 300 400 500 640
带宽(mm) 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大块(mm) 60 70 25 35 45 55
